Simulation Ergebnisse

Zum Riss anzeigen Einfluss auf dynamisches Verhalten Rotor, Rotorbeschleunigung wurde im Bereich von 0 berechnet

4000 Umdrehungen pro Minute. Nur Gewichtskraft hat äußeren Einfluss. Die erste kritische Drehzahl eines solchen Rotors entfallenwcr=2643,6 rpm (44,06 Hz). Abbildung 4 zeigt die erhaltenen amplitudefrequency Eigenschaften.

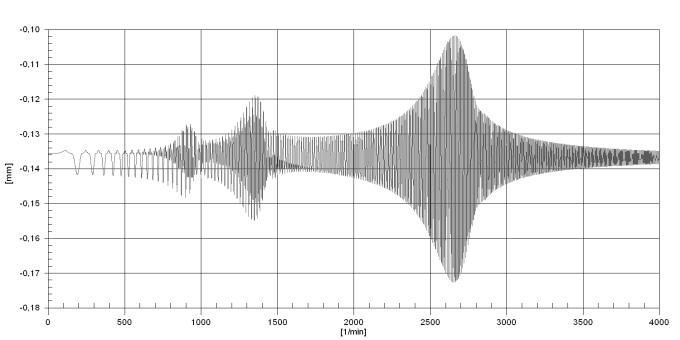

figure 4. Amplitude-frequency Eigenschaften in Risses Abschnitt

Es 1/3 und 1/2 von kritischen Geschwindigkeit, parametrisch Resonanzen sind das Ergebnis der zyklischen Änderung im Moment stiffness erscheinen. Kaskaden Diagramm zeigt 1x, 2x und 3x Rotor Harmonischen, Bild 5.

figure 5. Kaskadendiagramm Schwingungsgeschwindigkeit während Rotorbeschleunigungs bis zu 4000 Umdrehungen pro Minute

  Dynamic Rotoreigenschaften (Spektren und Bahnen) sind unten in Regimen gegebenw=1/3wcr w=1/2wcrw=wcr .Nur Rotorgewicht darstellt äußeren Lasten.

figure 6 Signalspektrum bei 1/3wcrregime in logarithmischem Koordinaten

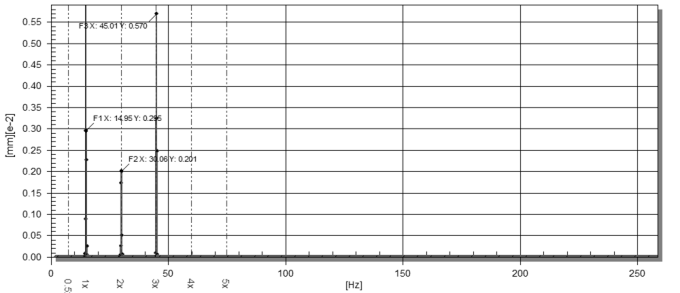

figure 7 Signalspektren bei 1/3wcrregime in linearen Koordinaten

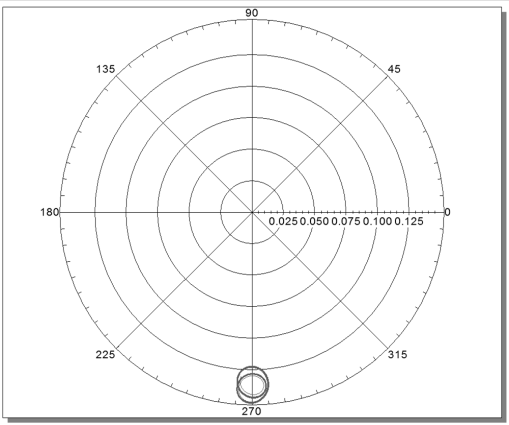

figure 8 Orbits der Rotormitte in Rissabschnitt bei 1/3wcr regime

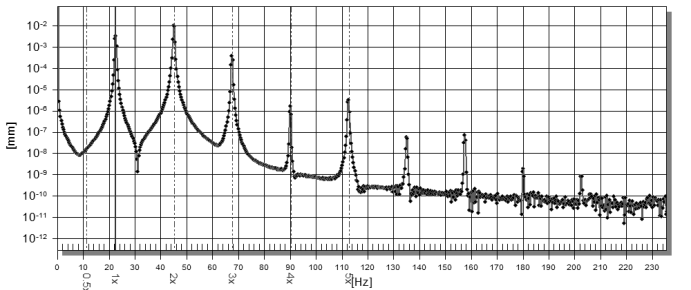

figure 9 Signalspektren bei 1/2wcr regime in logarithmischen Koordinaten

figure 10 Signalspektrum bei 1/2wcr regime in linearen Koordinaten

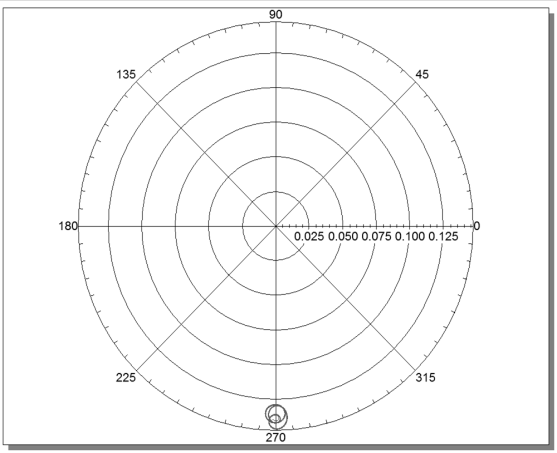

figure 11 Orbits der Rotormitte in Rissabschnitt bei 1/2wcr regime

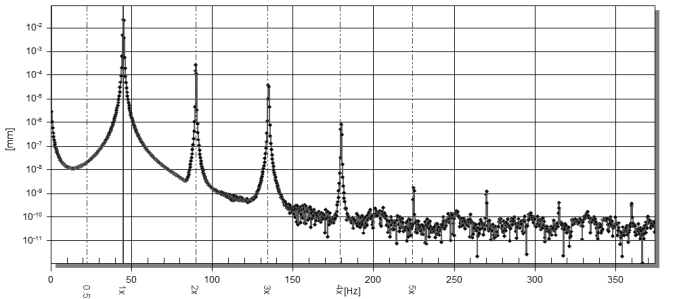

figure 12 Signalspektren beiwcr regime in logarithmischen Koordinaten

figure 13 Signalspektren beiwcrregime in linearen Koordinaten

figure 14 Orbits der Rotormitte in Rissabschnitt anwcr regime

  erhaltenen Ergebnisse zeigen, dass Auftreten von subharmonischen Resonanzen kann ein diagnostisches Zeichen von Risse sein appearance . Das beste diagnostische Regime mehr Rotoren Harmonischen zu erfassen, ist das Regime von 1/3 von der ersten kritischen Geschwindigkeit. Drei Harmonischen der Rotorfrequenznahe der Amplituden-Wert werden bei gesehen.

Conclusion

Benutzen des entwickelten Rissmodell in die Algorithmen für die Analyse von dynamischen Eigenschaften von Rotoren mit Crack lowers erheblich Zeit für ihre Modellierung und Analyse benötigt werden. Die Berechnungsergebnisse zeigen, dass der Riss in der Welle der die suchte Rotor verursacht parametrische Resonanzen bei Regimen 1/3wcr , 1/3wcr wcr \\ das Ergebnis des Rotors Nbeing harmonics mit Frequenzen 1x, 2x, 3x, 4x usw. In eigentlichen Tests gibt es eine Möglichkeit, zwei oder drei Rotor zu markieren

harmonics. Vorhandensein von subharmonischen Resonanzen, mehrere Harmonischen und Wechsel in der Bewegungsbahn der Welle  sections kann Zeichen von Risse Aussehen sein. Zum gleichenUhrzeit sollte berücksichtigt werden, dass Wahrscheinlichkeit zu detect Riss in der Praxis hängt von seiner Geometrie und Tiefe, die Empfindlichkeit der verwendeten Geräte, die Anwesenheit von Bahnen Sensoren usw. So das vorgeschlagene Modell soll in erster Linie als Mittel zur Lokführer im Bereich der Schwingungsdiagnose in Betracht gezogen werden, und die Grenzwerte von diagnostischen Anzeichen eines Risses zu erhalten.
